ОСТ 34-10-570-93

Компенсатор осевой двухлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры

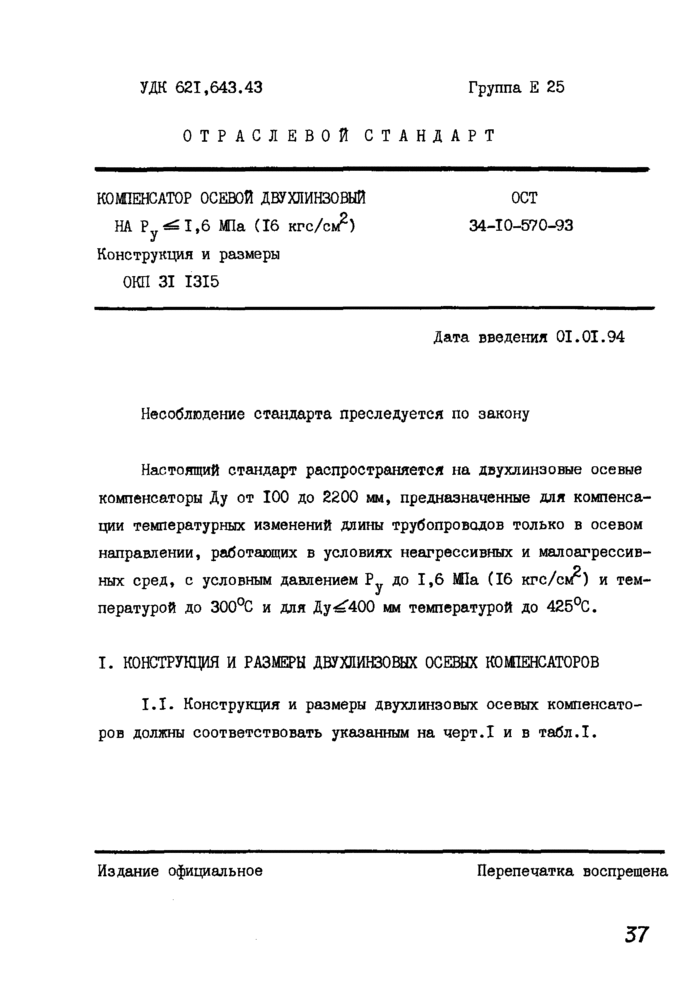

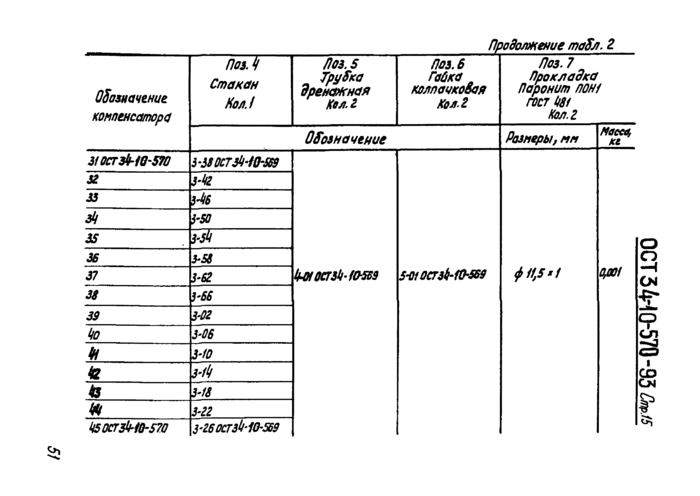

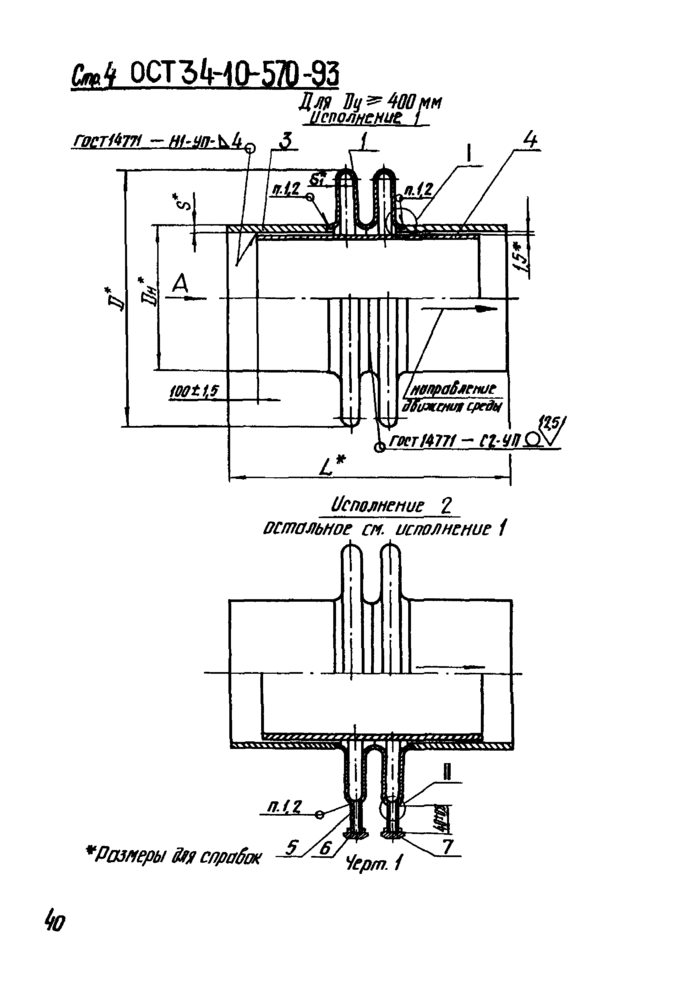

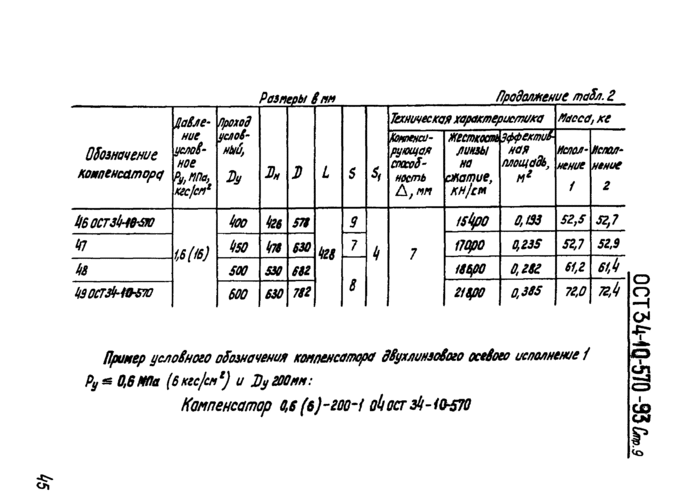

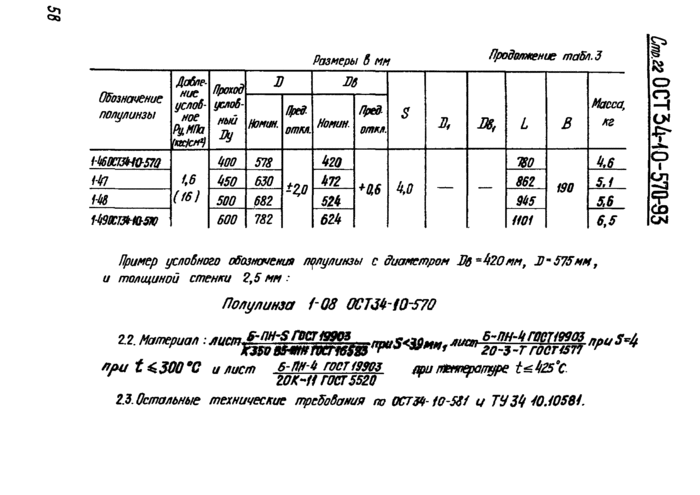

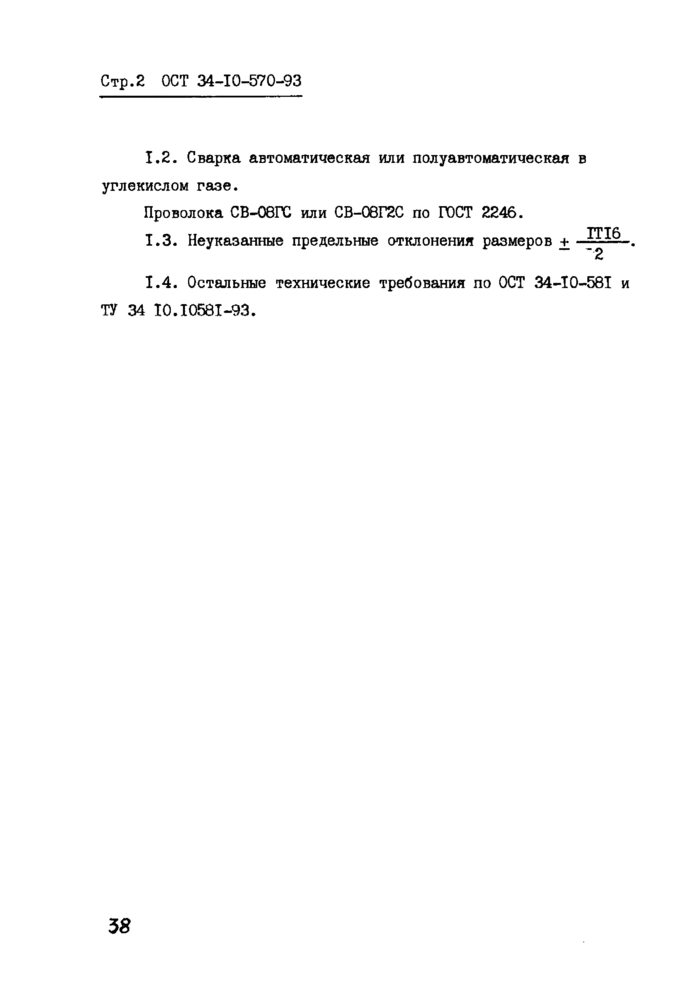

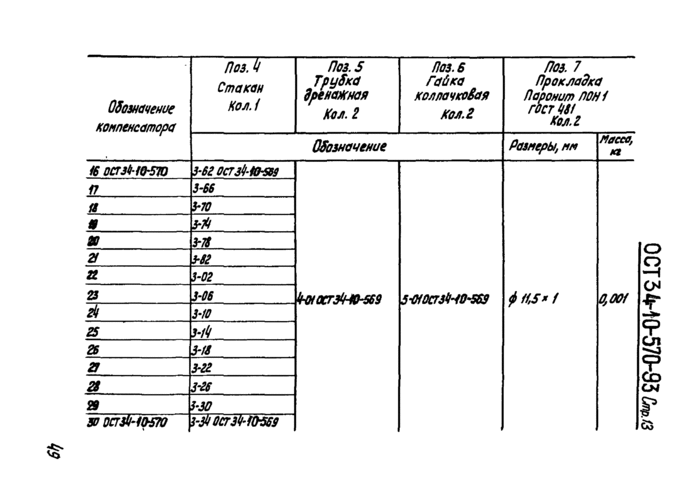

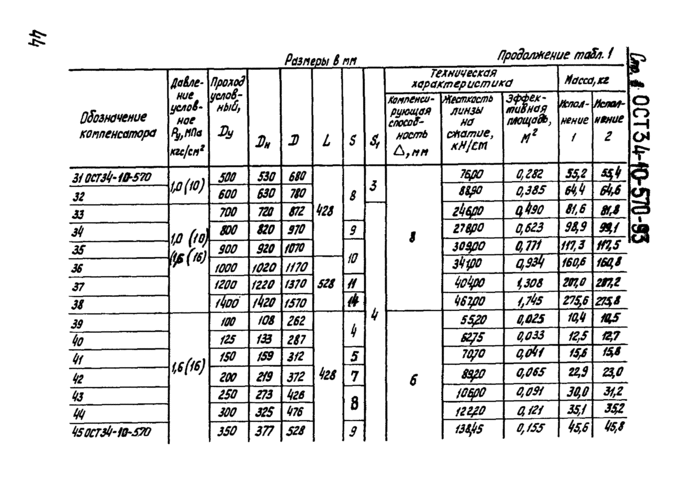

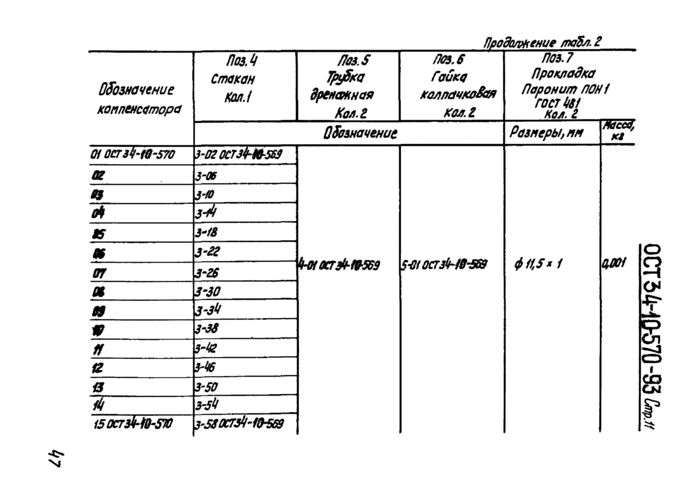

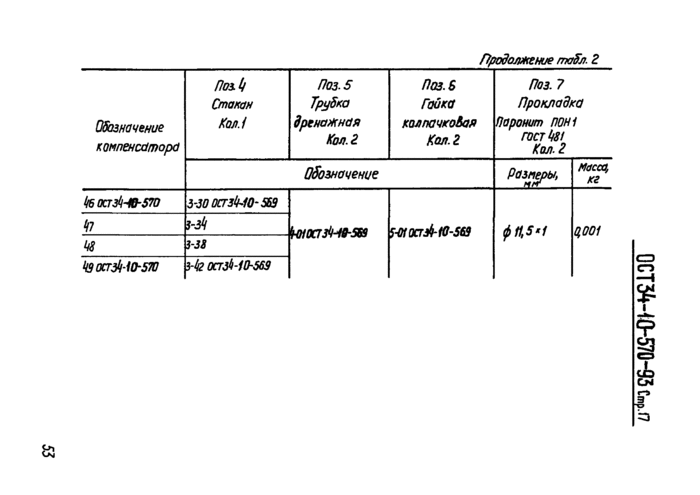

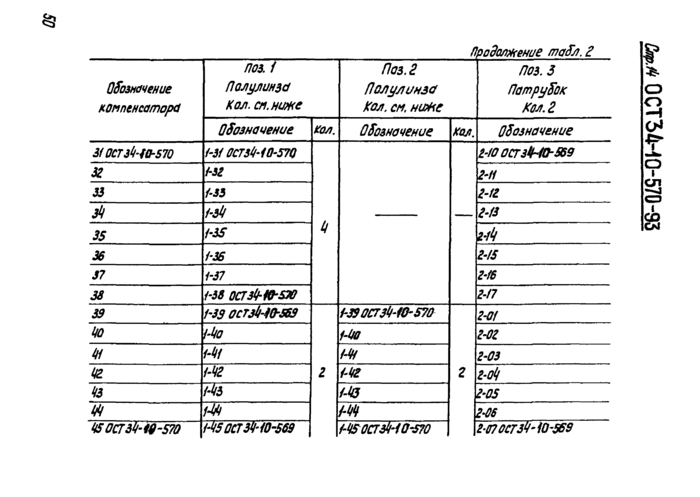

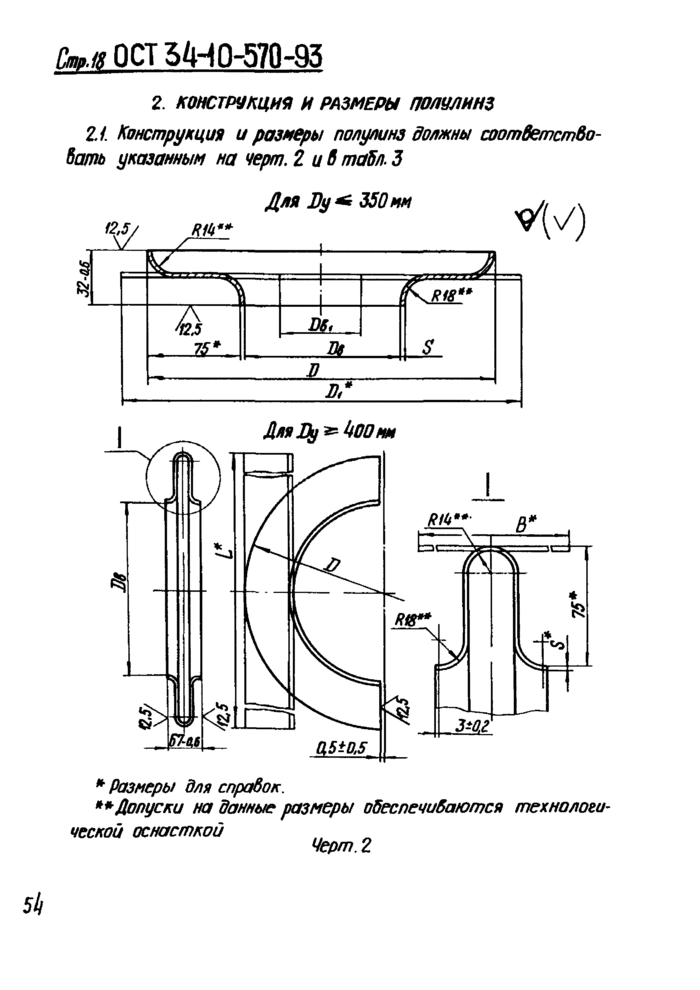

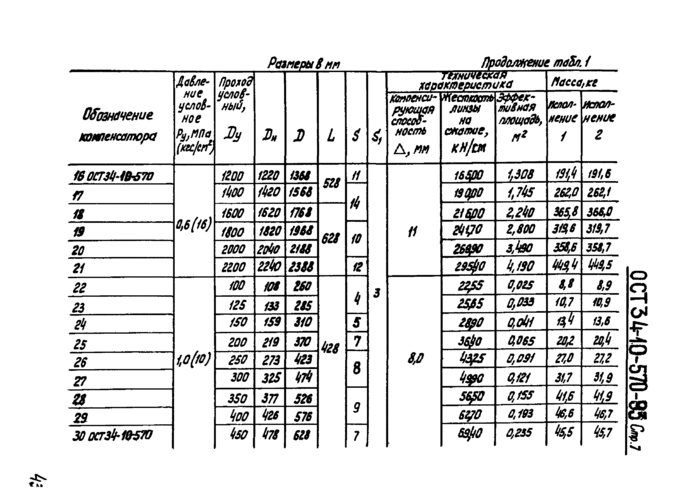

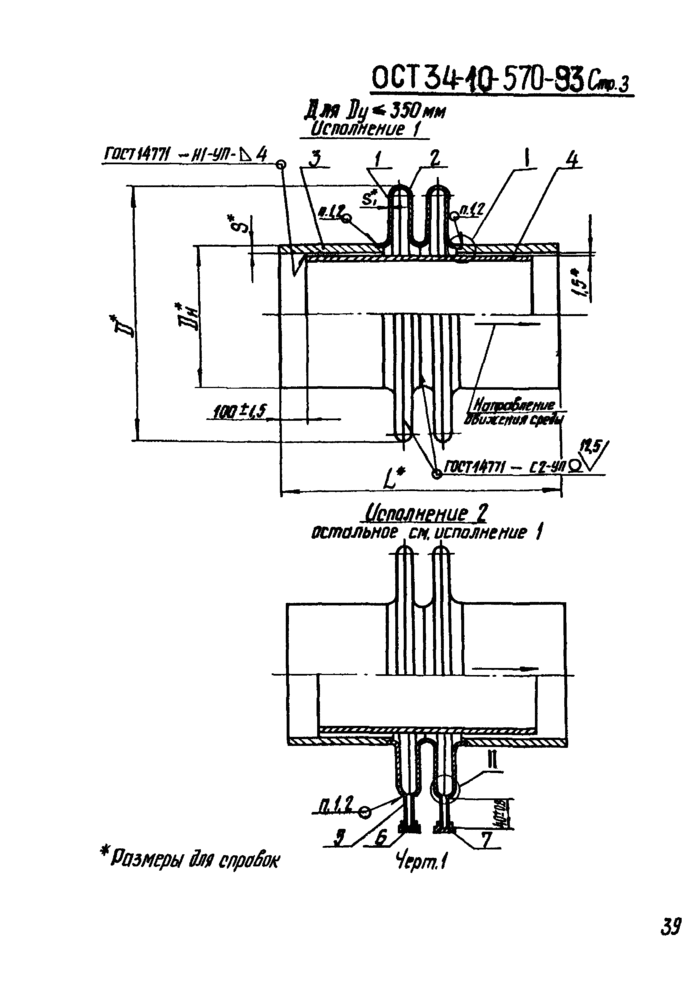

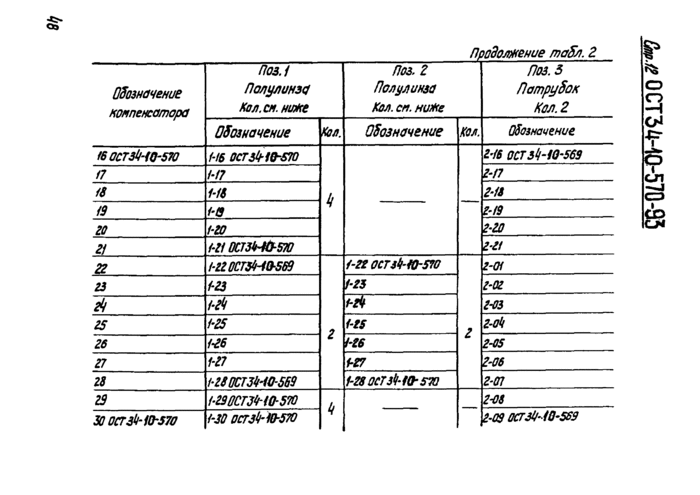

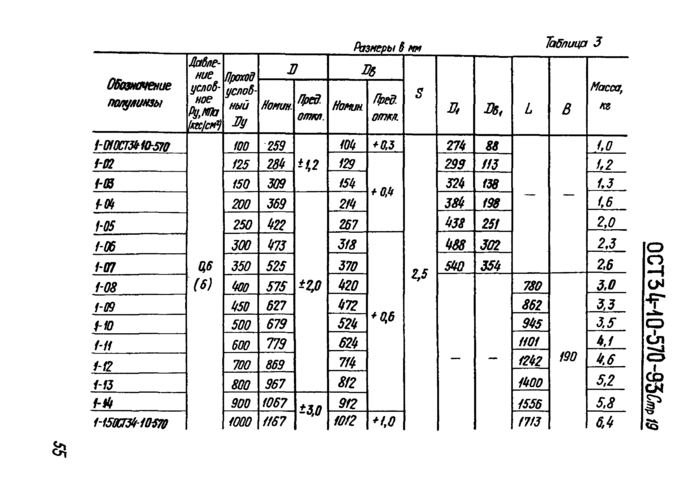

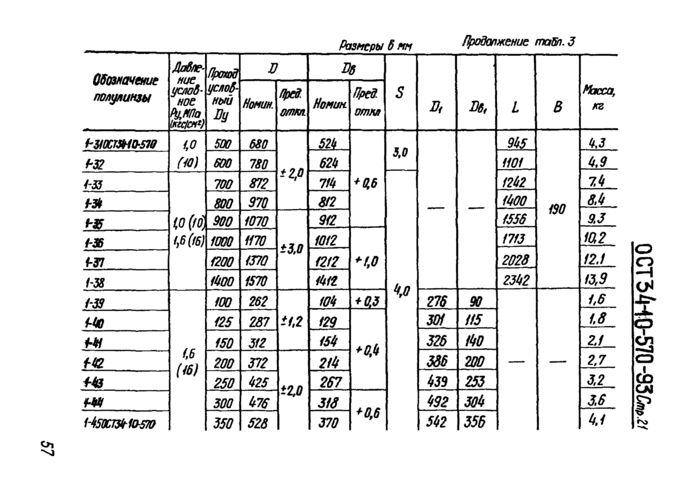

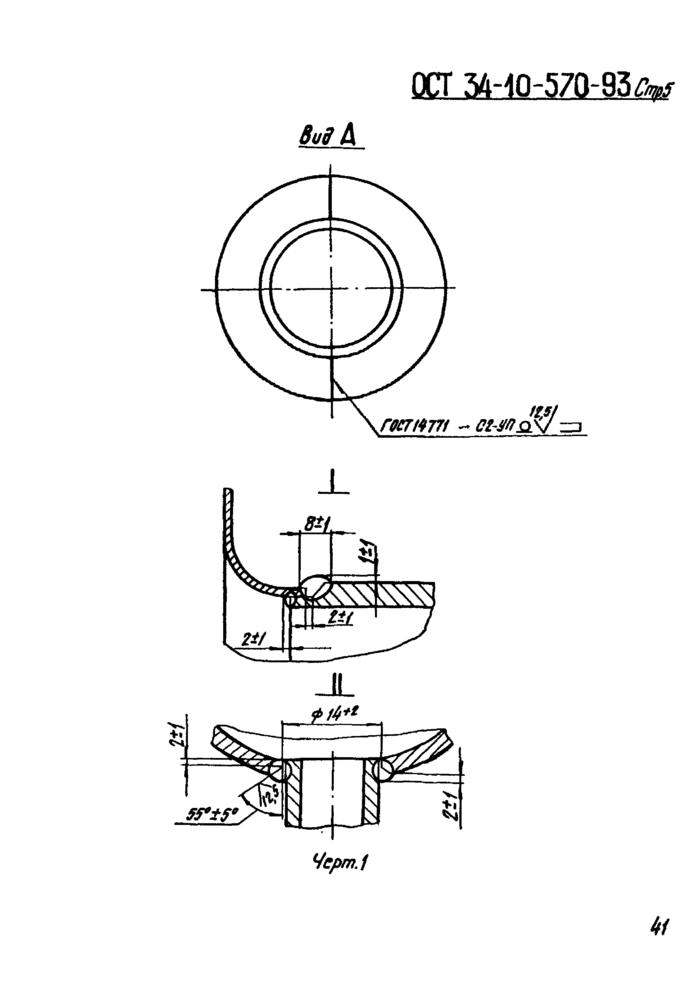

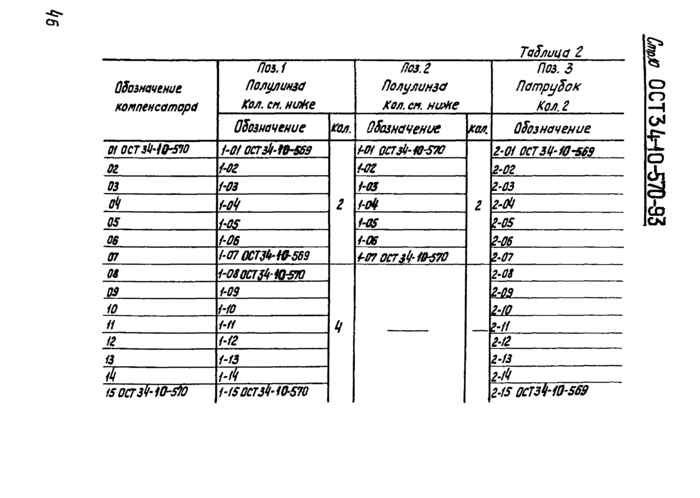

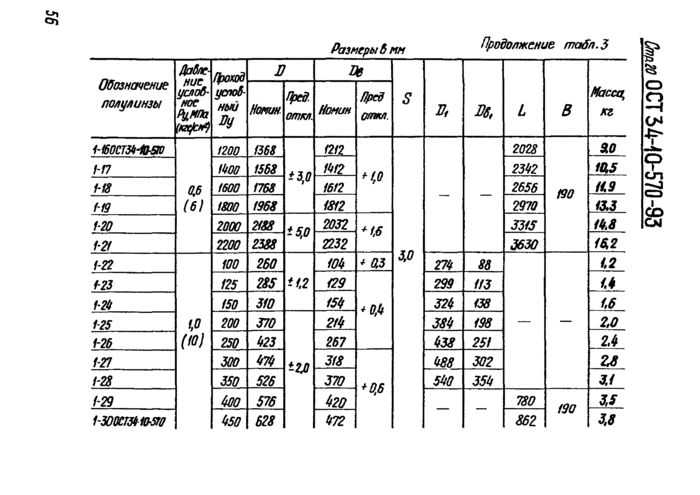

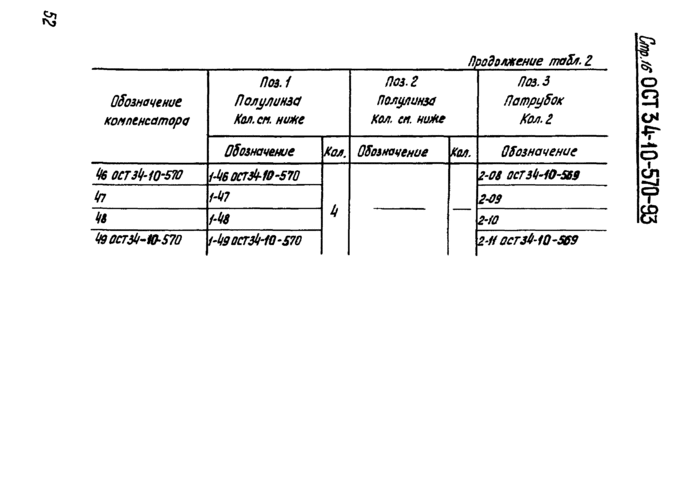

Распространяется на двухлинзовые осевые компенсаторы dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением ру до 1,6 мпа (16 кгс/см2) и температурой до 300 градусов с и для dу <= 400 мм температурой до 425 градусов цельсия.
