Сильфонные компенсаторы

Компенсатор сильфонный – это устройство, гибкая вставка, используемое в системах трубопроводов, служащее для компенсации изменения длины участков трубопроводов, возникшее из-за температурного расширения материала труб или вследствие монтажных работ.

Сильфонный компенсатор - схема сильфонного компенсатора

Схема сильфонного компенсатора марки КСО

Сильфонные компенсаторы ТРАНСМАШ состоят из одного или двух сильфонов - тонкостенных гофрированных оболочек из антикоррозионной нержавеющей стали; патрубки из малоуглеродистой стали, служащих для присоединения компенсаторов к трубопроводу;защитного кожуха из листовой малоуглеродистой стали, закрепленного на стойках винтами.

Фото наших сильфонных компенсаторов


Производство сильфонных компенсаторов	Сильфонный компенсатор	Фланцевый сильфонный компенсатор


Сильфонный компенсатор	Сильфонный компенсатор	Сильфонный компенсатор

Прямолинейный участок трубопровода между неподвижными опорами при изменении температурного режима тепловой сети получает некоторое приращение своей длины за счет температурного расширения материалы трубопровода. Возникающие при этом напряжения, растяжения или сжатия могут привести к изгибу труб или их разрушению. Гофры сильфонного компенсатора установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением.

Сильфонные компенсаторы различают по следующим типам: компенсаторы сильфонные КСО, компенсаторы сильфонные СКУ, компенсаторы сильфонные ОПН, компенсаторы сильфонные ПОПН и сильфонные компенсаторы К-111.

Характеристики сильфонных компенсаторов

Ниже приведены характеристики сильфонных компенсаторов:

Характеристики сильфонных компенсаторов (ксо) 50-100 мм.

Характеристики сильфонных компенсаторов (ксо) 125-400 мм.

Виды сильфонных компенсаторов

Компенсатор сильфонный (сильфонный компенсатор под приварку)

Компенсатор сильфонный (Компенсатор сильфонный двухсекционный )

Компенсатор сильфонный

под приварку марки КСО

Компенсатор сильфонный

фланцевого исполнения марки КСОФ

Компенсаторсильфонный

двухсекционный марки КСО

Номенклатурный перечень сильфонных компенсаторов марки КСО

Компенсаторы односекционные сильфонные (КСО)	Компенсаторы двухсекционные сильфонные (КСО)
КСО 50-10-25	КСО 50-10-50
КСО 50-16-25	КСО 50-16-50
КСО 50-25-25	КСО 50-25-50
КСО 65-10-25	КСО 65-10-50
КСО 65-16-25	КСО 65-16-50
КСО 65-25-25	КСО 65-25-50
КСО 80-10-35	КСО 80-10-70
КСО 80-16-35	КСО 80-16-70
КСО 80-25-35	КСО 80-25-70
КСО 100-10-50	КСО 100-10-100
КСО 100-16-50	КСО 100-16-100
КСО 100-25-50	КСО 100-25-100
КСО 125-10-50	КСО 125-10-100
КСО 125-16-50	КСО 125-16-100
КСО 125-25-50	КСО 125-25-100
КСО 150-10-50	КСО 150-10-100
КСО 150-16-50	КСО 150-16-100
КСО 150-25-50	КСО 150-25-100
КСО 200-10-80	КСО 200-10-160
КСО 200-16-80	КСО 200-16-160
КСО 200-25-80	КСО 200-25-160
КСО 250-10-80	КСО 250-10-160
КСО 250-16-80	КСО 250-16-160
КСО 250-25-80	КСО 250-25-160
КСО 300-10-80	КСО 300-10-160
КСО 300-16-80	КСО 300-16-160
КСО 300-25-80	КСО 300-25-160
КСО 400-10-80	КСО 400-10-160
КСО 400-16-80	КСО 400-16-160
КСО 400-25-80	КСО 400-25-160

Пример записи условного обозначения при заказе компенсатора сильфонного осевого неразгруженного с условным проходом 150 мм на условное давление 1,6 МПа с компенсирующей способностью 50 мм: - сильфонный компенсатор КСО 150-16-50.

Компенсаторы осевые сильфонные СКО

Схема осевого сильфонного компенсатора марки СКО

Осевые сильфонные компенсаторы предназначены для компенсации осевых перемещений трубопроводов. Снижают уровень вибрации , передаваемой от источника вибрации на трубопровод.

Обозначение	Ду, мм	Размеры, мм			Осевое перемещение, мм	Осевая жесткость, Н/мм
Обозначение	Ду, мм	D	I	L	Осевое перемещение, мм	Осевая жесткость, Н/мм
СКО 80-1,6	80	89	93	300	36	158
СКО 100-1,6	100	108	115	320	50	201
СКО 125-1,6	125	133	128	330	54	217
СКО 150-1,6	150	159	169	370	75	264
СКО 175-1,6	175	194	138	340	75	222
СКО 200-1,6	200	219	173	380	90	278
СКО 250-1,6	250	273	168	370	90	260
СКО 300-1,6	300	325	232	435	110	352
СКО 350-1,6	350	377	230	430	120	381
СКО 400-1,6	400	426	297	500	130	440
СКО 450-1,6	450	465	288	490	150	415
СКО 500-1,6	500	530	352	600	170	539
СКО 600-1,6	600	630	365	600	180	550
СКО 700-1,6	700	700	370	610	185	602
СКО 800-1,6	800	820	400	640	200	597
СКО 1000-1,6	1000	1020	420	660	220	723
СКО 1200-1,6	1200	1220	476	680	250	705
СКО 1600-1,6	1600	1620	500	700	250	1314

Компенсаторы угловые сильфонные СКУ

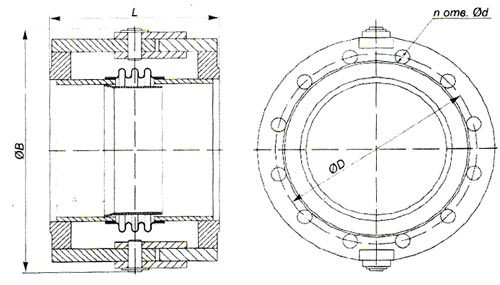

Схема уголового сильфонного компенсатора марки СКС

Угловые сильфонные компенсаторы предназначены для компенсации угловых перемещений трубопроводов в одной плоскости. Не передают распорное усилие на трубопровод.

Обозначение	Ду	Присоединительные размеры, мм			Габаритные размеры, мм		Жесткость угловая, Нм/град
Обозначение	Ду	D	n	d	L	B	Жесткость угловая, Нм/град
СКУ 80-1,6	80	160	4	18	160	285	5
СКУ 100-1,6	100	180	8	18	170	305	11
СКУ 125-1,6	125	210	8	18	185	335	14
СКУ 150-1,6	150	240	8	22	180	370	17
СКУ 175-1,6	175	270	8	22	190	398	27
СКУ 200-1,6	200	295	12	22	200	425	40
СКУ 250-1,6	250	355	12	26	240	510	72
СКУ 300-1,6	300	410	12	26	285	585	112
СКУ 350-1,6	350	470	16	26	300	645	225
СКУ 400-1,6	400	525	16	30	360	690	341
СКУ 450-1,6	450	585	20	30	425	745	323
СКУ 500-1,6	500	630	20	33	460	830	501
СКУ 600-1,6	600	770	20	39	480	925	843
СКУ 800-1,6	800	950	24	39	620	1160	2199
СКУ 1000-1,6	1000	1170	28	45	775	1370	3047
СКУ 1200-1,6	1200	1390	32	52	925	1600	4264

Компенсаторы сдвиговые сильфонные СКС

Схема сдвигового сильфонного компенсатора марки КСО

Сильфонные сдвиговые компенсаторы предназначены для компенсации сдвиговых перемещений трубопроводов. Эти компенсаторы не передают распорное усилие на трубопровод.

Обозначение	Условный проход, Ду,мм	Рабочее давление Р, МПа	Рабочая температура, t, °С	Перемещение			L,мм	D,мм
Обозначение	Условный проход, Ду,мм	Рабочее давление Р, МПа	Рабочая температура, t, °С	Осевое, мм	Сдвиговое, мм	Угловое, градус	L,мм	D,мм
СКС25-0,67-210	125	0,67	210	-	±15	-	590	345
СКС200-0,6-110	200	0,6	110	-	±2,5	-	250	425
СКС200-0,6-110	200	1,6	110	-	±4,5	-	328	497
СКС250-0,63-110	250	0,63	110	-	±11	-	380	546
СКС300-0,6-110	300	0,6	110	-	±8	-	400	627
СКУ400-2,5-200	400	2,5	200	-	-	±1	800	715
СКУ500-2,5-200	500	2,5	200	-	-	±2	950	849

Компенсаторы для тепловых сетей высотных зданий марки СТ


Компенсаторы сильфонные марки СТЭ (КО)	Компенсаторы сильфонные марки СТЭ (КО)	Компенсаторы сильфонные марки СТЭ (КО)

Номенклатура компенсаторов осевых для теплосистем марки СТЭ:

Наименование компенсаторов	Обозначение	Конструктив.особенность
Компенсатор СТЭ 193-01	КО-15-16-40-I	с экраном
Компенсатор СТЭ 576-01	КО-20-16-26-I	с экраном
Компенсатор СТЭ 576	КО-20-16-40-I	с экраном
Компенсатор СТЭ 195	КО-25-16-40-I	с экраном
Компенсатор СТЭ 197	КО-32-16-40-I	с экраном
Компенсатор СТЭ 218	КО-40-16-40-I	с экраном, патрубки - нерж.
Компенсатор СТЭ 247	КО-50-16-40-I	с экраном
Компенсатор СТЭ 249	КО-65-16-40-I	с экраном
Компенсатор СТЭ 248	КО-80-16-40-I	с экраном
Компенсатор СТЭ 584	КО-15-16-40-II	кожух, без экрана
Компенсатор СТЭ 585	КО-20-16-40-II	кожух, без экрана
Компенсатор СТЭ 586	КО-25-16-40-II	кожух, без экрана
Компенсатор СТЭ 587	КО-32-16-40-II	кожух, без экрана
Компенсатор СТЭ 590	КО-40-16-40-II	кожух, без экрана
Компенсатор СТЭ 592	КО-50-16-40-II	кожух, без экрана
Компенсатор СТЭ 594	КО-65-16-40-II	кожух, без экрана
Компенсатор СТЭ 596	КО-80-16-40-II	кожух, без экрана

Сильфонные компенсаторы (КСО) под приварку, с внешним защитным кожухом и внутренним экраном.

Сильфонные компенсаторы

Материал: сильфон – нержавеющая сталь AISI 321/12Х10Н10Т
внутренний экран, патрубки под приварку – Rst 37-2/Ст.10;
Рабочая температура: до 300°С;
Рабочее давление: 16 Бар;
Рабочая среда: вода, пар, воздух, газ.

Модель	DN, мм	PN, Бар	D, мм	dr*s, мм	Осевое перемещение, мм	Длина L, мм	Вес, кг
КСО-15-16-50	15	16	32,2	22x3	50 (-30;+20)	290	0,65
КСО-20-16-50	20	16	38,0	27x3	50 (-30;+20)	290	0,75
КСО-25-16-50	25	16	48,3	34x3	50 (-30;+20)	290	1,15
КСО-32-16-50	32	16	60,3	42x3.5	50 (-30;+20)	290	1,25
КСО-40-16-50	40	16	77,0	48x3	50 (-30;+20)	290	1,35

Сильфонные компенсаторы (КСО-Р) резьбовые, с внешним защитным кожухом и внутренним экраном.

Материал: сильфон – нержавеющая сталь AISI 321/12Х10Н10Т
внутренний экран, резьба – Rst 37-2/Ст.10;
Рабочая температура: до 300°С;
Рабочее давление: 16 Бар;
Рабочая среда: вода, пар.

Модель	DN, мм	PN, Бар	D, мм	dr*s, мм	Осевое перемещение, мм	Длина L, мм
КСО-Р 15-16-50	15	16	35	17x2	50 (-30;+20)	260
КСО-Р 20-16-50	20	16	42	22x1	50 (-30;+20)	260
КСО-Р 25-16-50	25	16	51	28,6x1	50 (-30;+20)	260
КСО-Р 32-16-50	32	16	60	35x1.5	50 (-30;+20)	260
КСО-Р 40-16-50	40	16	63,5	35x1.5	50 (-30;+20)	260
КСО-Р 50-16-50	50	16	76	45x1.5	50 (-30;+20)	260
КСО-Р 65-16-50	65	16	99	70x1.5	50 (-30;+20)	260
КСО-Р 80-16-50	80	16	114	83x1.5	50 (-30;+20)	260
КСО-Р 100-16-50	100	16	139	105x1.5	50 (-30;+20)	260

Открыть опросный лист (100kb, MS Word)
Чертежи компенсаторов сильфонных

Сильфонные компенсаторы 2КСО

Компенсатор сильфонный осевой с усиленным наружным защитным кожухом 2КСО предназначен для компенсации осевых температурных деформаций трубопроводов различного назначения. Компенсаторы 2КСО могут изготавливается в различных климатических исполнениях. Обычкомпенсаторы используют при температурах не ниже минус 40°С.

Компенсаторы 2КСО отличаются от обычных сильфонных компенсаторов прежде всего наличием жёсткого металлического защитного кожуха, толщиной до 8мм. Кожух для такого компенсатора – эта надежная защита сильфона от внешних воздействий и изгибающих нагрузок.

У нас вы можете купить сильфонные компенсаторы типа 2КСО диаметром от 50 до 1400 мм, рассчитанные на рабочее давление до 25 кг/см, компенсирующей способностью от 140 до 440 мм.

Технические характеристики сильфонных компенсаторов 2КСО отвечают требованиям ТУ 3-120-81 и приведены в таблице ниже.

Обозначение	Давление Ру, МПа (кгс/см²)	Диаметр Ду, мм	Осевой ход, ± λ_{-1, ММ}	Размеры, мм				Жесткость осевого хода, Сλ, кН/м (кгс/см)	Масса, кг
Обозначение	Давление Ру, МПа (кгс/см²)	Диаметр Ду, мм	Осевой ход, ± λ_{-1, ММ}	D	S	D₁	L	Жесткость осевого хода, Сλ, кН/м (кгс/см)	Масса, кг
2КСО-25-50-140	2,5 (25)	50	70	57	4	235	1688	689 (698)	57
2КСО-25-65-140	2,5 (25)	65	70	76	4	235	1688	480 (480)	57
2КСО-25-80-140	2,5 (25)	80	70	89	4	260	1708	436 (436)	69
2КСО-25-100-160	2,5 (25)	100	80	108	4	320	1750	558 (558)	101
2КСО-25-125-180	2,5 (25)	125	90	133	4	320	1794	801 (801)	112
2КСО-25-150-200	2,5 (25)	150	100	159	4,5	375	1850	885 (885)	155
2КСО-25-200-280	2,5 (25)	200	140	219	6	425	2022	518(518)	211
2КСО-25-250-320	2,5 (25)	250	160	273	7	477	1646	546 (546)	223
2КСО-25-300-360	2,5 (25)	300	180	325	8	526	1708	592 (592)	270
2КСО-25-350-360	2,5 (25)	350	180	377	9	630	1760	560 (560)	380
2КСО-25-400-380	2,5 (25)	400	190	426	9	630	1820	723 (723)	418
2КСО-25-500-400	2,5 (25)	500	200	530	8	820	1868	763 (763)	600
2КСО-25-600-400	2,5 (25)	600	200	630	8	920	1910	885 (885)	727
2КСО-25-700-420	2,5 (25)	700	210	720	8	1020	1924	978 (978)	832
2КСО-25-800-420	2,5 (25)	800	210	820	9	1120	1990	860 (860)	1104
2КСО-25-900-420	2,5 (25)	900	210	920	10	1320	1942	1028(1028)	1408
2КСО-25-1000-440	2,5 (25)	1000	220	1020	10	1320	2012	1045 (1045)	1528
2КСО-25-1200-440	2,5 (25)	1200	220	1220	14	1520	2012	1251 (1251)	1987
2КСО-25-1400-440	2,5 (25)	1400	220	1420	14	1700	2430	1616(1616)	3239

Компания "ТРАНСМАШ" гарантирует нашим партнерам: минимальные сроки обработки заказа и изготовления сильфонных компенсаторов, гибкую систему ценообразования, изготовление сильфонных компенсаторов различного исполнения: осевые сильфонные компенсаторы, угловые, сдвиговые, стартовые компенсаторы , компенсаторы с защитным кожухом.
