Сальниковые компенсаторы

Компенсаторы сальниковые предназначены для компенсации термических деформаций трубопроводов тепловых сетей.

Компенсаторы сальниковые разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб<2,5 МПа (25кгс/см2) при температуре воды до 200 0С и при температуре пара до 300 0С, при этом односторонние сальниковые компенсаторы - для условных проходов от Ду100 до 1400 мм, а двухсторонние сальниковые компенсаторы от Ду100 до 800 мм.

Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода от 200 до 500 мм.

Материал сальниковых компенсаторов: трубы бесшовные из стали 20 (ГОСТ 1050) и из стали ВСт3сп5 (ГОСТ 380). Температура воды до 200С, пара до 300С.

Для уменьшения напряжений,возникающих при нагреве трубопровода, применяются осевые и радиальные стальные компенсаторы
(сальниковые компенсаторы, П- и S-образные компенсаторы и др.) Сальниковые компенсаторы по своей конструкции делятся
на односторонние и двухсторонние,которые состоят из корпуса и подвижного стакана.

Эти сальниковые компенсаторы устанавливают при подземной прокладке на трубопроводах диаметром Ду>100мм, при подземной
прокладке на низких опорах - на трубопроводах Ду>300мм с параметрами теплоносителя (вода и пар) Ру<2,45 МПа (25 кгс/кв.см) и
Т<300С.

Компенсаторы изготавливаются из толстостенных стальных труб или свариваются из листовой стали по типовым деталям ТД серии 4-903-10, вып. 1Т.1.00.

В качестве сальниковой набивки применяется набивка марок АПП и ПА по ГОСТ 5152-77 и термостойкая резина марки 5168,
группы 8 по ТУМХП № 1169-51р."

Виды сальниковых компенсаторов

сальниковый компенсаторКомпенсатор сальниковыйКомпенсатор сальниковый двухсторонний

Компенсатор сальниковый односторонний

Компенсатор сальниковый

Компенсатор сальниковый двухсторонний

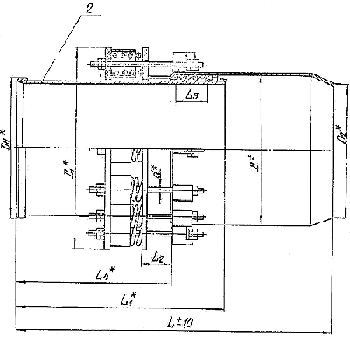

Компенсатор сальниковый схема

схема сальникового компенсатора
Компенсатор сальниковый -схема

Номенклатура сальниковых компенсаторов



 Условный проход

Dy

Давление

Py, кгс/см2

Обозначение

L

Компенсир.

способность

Масса

кг

 100 <=85 T1.01.00.000.СВ830 250 20,9
 125 T1.02
630 27,2
 150 T1.03
895 41,4
 175 T1.04920  46,6
 200 T1.05970200 66,3
 T1.061370 400 108,9
 250 T1.07 870200  120,9
 T1.08 1370400 134,8
 300 T1.09 990200  142,8
 T1.10 1390400 176,8
 350 T1.11 990200  160,0
 T1.12 1390400 190,5
 400 T1.13 1150300 193,1
 T1.13 1550500 229,5
 450 T1.14 1150300 208,0
 T1.15 1550500 245,7
 500 <=16 T1.16 1160300 276,1
 T1.17 1560500 320,6
 600 T1.18 1165300 349,6
 T1.19 1565 500 408,8
 700 T1.20 1170 300 416,7
 T1.21 1570 500 488,3
 800 T1.22 1170 300  492,0
 T1.23 1570 500 517,6
 1000 25 T1.43 1300 350 921,8
 T1.44 1800 600 1124,3
 1200 T1.45 1365 350 1292,3
 T1.46 1865 600 1665,2
 1400 T1.47 1375 350 1715,4
 T1.48 1875 600 1994,7

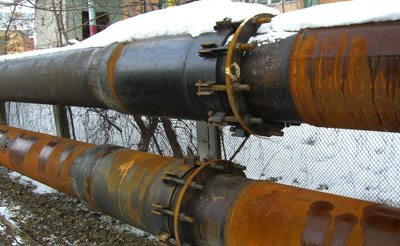

Сальниковые компенсаторы на трассе

монтаж сальникового компенсатора





 Технические характеристики сальниковых компенсаторов

    Сальниковые компенсаторы изготавливаются по альбомам серии 5-903-13 вып.4 1988 г.; 4-903-10 вып.7 1972 г.;
  • Т1 – 00.00.000;
  • ТС – 579.00.000;
  • ТС – 580.00.000
  • Условные диаметры Ду100 … 1400 мм,
  • Условное давление Ру=1,6; 2,5 МПа
  • Чертежи сальниковых компенсаторов

  • Компания "Трансмаш" гарантирует нашим партнерам: минимальные сроки обработки заказа и изготовления компенсаторов сальниковых, сильфонных компенсаторов, линзовых компенсаторов, а также гибкую систему ценообразования, изготовление компенсаторов сальниковых различного исполнения.

 Ждем Ваших заказов
