Линзовые компенсаторы

Компенсаторы линзовые круглые и прямоугольные предназначены для компенсации температурных удлинений круглых и прямоугольных газовоздуховодов (ПГВУ) и круглых трубопроводов вода-пар (ОСТ) тепловых электростанций и других предприятий потребителей.  Линзовые компенсаторы работают в условиях неагрессивных и малоагрессивных средах, включая трубопроводы, на которые распространяются «Правила пара и горячей воды».

Линзовый компенсатор круглого и прямоугольного сечений изготавливаются из различных типов стали. Применяется в нефтеперерабатывающей, химической и газовой отраслях промышленности, компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования, пылегазовоздуховодов и систем вентиляции.

По способу крепления линзовый компенсатор может быть 1 - сварным для жесткой фиксации компенсатора к трубопроводу круглого или иного сечения путем сваривания конца трубопровода с концевыми деталями компенсатора, имеющими одинаковое сечение и толщину стенки, либо приварки самой линзы имеющей меньшую толщину к элементам трубопроводной арматуры.  Плюсы такого вида крепления - надежное герметичное соединение компенсатора. 2 - фланцевым для жесткой фиксации к ответному фланцу трубопровода, что позволяет обеспечить разъемное соединение элементов трубопровода и быструю их замену, однако основным недостатком данного вида крепления является то, что оно  требует контроля межфланцевого уплотнения.

Применяемые материалы в линзовых компенсаторах:

В зависимости от климатических районов строительства трубопроводов и их эксплуатации, линзовые компенсаторы изготавливаются из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К. Стандартное исполнение Ст3сп5.

Дополнительно линзовые компенсаторы комплектуются внутренним защитным кожухом (стакан или гильза) для защиты линз или гофр от механических примесей, поступающих вместе с рабочей средой через компенсатор, дренажными трубками для слива конденсата, образующегося во впадинах линз, а также стяжным устройством (стяжками).

Область применения линзовых компенсаторов:

• нефтяная и газовая промышленности;
• химическая, нефтехимическая и нефтеперерабатывающая промышленности;
• коммунальное хозяйство;
• энергетический комплекс;
• металлургия;
• строительство;
• судостроение;
• военно-промышленный и авиа-космический комплексы.

Виды линзовых компенсаторов

По количеству линз  выделяют следующие виды линзовых компенсаторов:

• компенсатор однолинзовый;
• компенсатор двухлинзовый;
• компенсатор трехлинзовый;
• компенсатор четырехлинзовый.

"Трансмаш" реализует осевые и угловые линзовые компенсаторы всех типов.


Компенсатор линзовый (однолинзовый компенсатор)Компенсатор линзовый (двухлинзовый компенсатор)компенсатор трехлинзовый

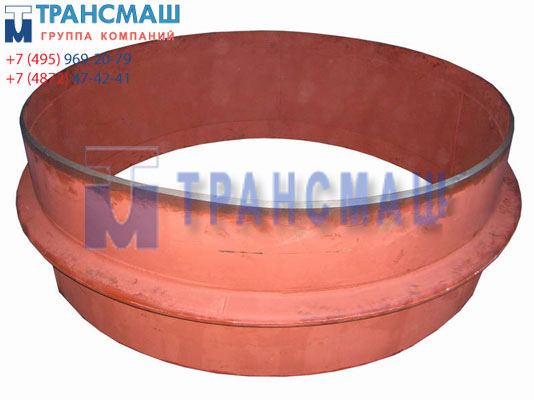

Компенсатор однолинзовый круглый

Компенсатор 2-х линзовый круглый

Компенсатор 3-х линзовый круглый

Компенсатор линзовый (4-х компенсатор)однолинзовый компенсаторкомпенсатор 4х линзовый - прямоуголный



Компенсатор 4-х линзовый круглый

Компенсатор 2-х линзовый прямоугольный

Компенсатор 4-х линзовый прямоугольный


  • Однослойные линзовые компенсаторы изготавливается из линз и полулинз, сваренных в вершинах и впадинах волны. Обладая большей жесткостью для сдвигового и углового перемещений, как результат применения однослойных материалов с толщинами от 3 до 10 мм, данный вид компенсаторов находит большое применение для компенсации в осевом направлении в системах с большими рабочими давлениями и температурами. Возможность изменять геометрию линзы, позволяет разрабатывать и изготовлять линзовые компенсаторы с внутренним диаметром до 5000 мм с применением особых сталей и сплавов для достижения требуемых эксплуатационных показателей. В зависимости от требований по компенсации, линзовые компенсаторы могут состоять из одной, двух, трех и более линз.

    По области применения линзовые компенсаторы делятся на:

  • • изготовленные по чертежам ПГВУ круглого и прямоугольного сечения;
    • изготовленные по чертежам ОСТ 34-42-569-580-82 только круглого сечения.

  • Компенсаторы круглые осевые линзовые ПГВУ 242÷245-93



Компенсаторы круглые осевые линзовые ПГВУ 242÷245-93



Компенсаторы круглые осевые линзовые, изготовленные по ПГВУ, имеют следующие параметры:

• Диаметры (Ду) от 200 до 6000 мм
• Давление (Ру) до 0,02 МПа

Компенсатор круглый ПГВУ используется на круглых пылегазовоздухопроводах с давлением до 0,02 МПа.

Разновидности круглых линзовых компенсаторов ПГВУ:

 - компенсатор однолинзовый ПГВУ 242-76, ПГВУ 242-86, ПГВУ 242-92;
 - компенсатор двухлинзовый ПГВУ 243-76, ПГВУ 243-86, ПГВУ 243-92;
 - компенсатор трехлинзовый  ПГВУ 244-76, ПГВУ 244-86, ПГВУ 244-92;
 - компенсатор четырехлинзовый  ПГВУ 245-76, ПГВУ 245-86, ПГВУ 245-92;

Компенсирующая способность для 1-но линзового до 18 мм, 2-х линзового до 36 мм, 3-х линзового до 54, 4-х линзового до 72 мм при работе линзы только на сжатие без предварительной холодной растяжки, при 1000 циклах нагружения компенсатора. Если компенсатор при монтаже будет растянут на ту же величину, то общая компенсирующая способность удвоится.
Компенсаторы круглые линзовые осевые изготавливаются согласно ПГВУ: ПГВУ 242-93 (однолинзовые), ПГВУ 243-93 (двухлинзовые), ПГВУ 244-93 (трехлинзовые), ПГВУ 245-93 (четырехлинзовые). 

Линзовые компенсаторы прямоугольного сечения ПГВУ 246÷249-93



Линзовые компенсаторы прямоугольного сечения ПГВУ 246÷249-93



Прямоугольные линзовые компенсаторы применяются для компенсации всех видов перемещений (осевых, сдвиговых, угловых) в парогазовоздухопроводах прямоугольного сечения. Возможны разработки компенсаторов для больших температурных диапазонов с применением современных футеровочных материалов, внутренних направляющих экранов и внешних защитных кожухов. Линзы компенсатора изготавливаются в виде V- или U- образной волны. Размеры проходных сечений и присоединительные размеры согласно чертежей ПГВУ или чертежей заказчика.

Разновидности прямоугольных линзовых компенсаторов ПГВУ:

 - компенсатор однолинзовый ПГВУ 246-76, ПГВУ 246-86, ПГВУ 246-92;
 - компенсатор двухлинзовый ПГВУ 247-76, ПГВУ 247-86, ПГВУ 247-92;
 - компенсатор трехлинзовый ПГВУ 248-76, ПГВУ 248-86, ПГВУ 248-92;
 - компенсатор четырехлинзовый  ПГВУ 249-76, ПГВУ 249-86, ПГВУ 249-92;

Компенсаторы прямоугольные осевые линзовые изготовленные по ПГВУ имеют следующие параметры:

• Диаметры (Ду) от 300х400 до 7850х8000 мм
• Давление (Ру) до 0,015 МПа

Компенсирующая способность для 1-но линзового до 10 мм, 2-х линзового до 20 мм, 3-х линзового до 30, 4-х линзового до 40 мм при работе линзы только на сжатие без предварительной холодной растяжки, при 1000 циклах нагружения компенсатора. Если компенсатор при монтаже будет растянут на ту же величину, то общая компенсирующая способность удвоится.
Компенсаторы прямоугольные линзовые осевые изготавливаются согласно ПГВУ: ПГВУ 246-93 (однолинзовые), ПГВУ 247-93 (двухлинзовые), ПГВУ 248-93 (трехлинзовые), ПГВУ 249-93 (четырехлинзовые).

Компенсаторы круглые линзовые компенсаторы типоразмеры  от Ду100мм до Ду1400мм (D100mm-D1400mm)

1. Осевые линзовые компенсаторы:

• ОСТ 34-42-569-82 - однолинзовые компенсаторы;
• ОСТ 34-42-570-82 - двухлинзовые компенсаторы;
• ОСТ 34-42-571-82 - трехлинзовые компенсаторы;
• ОСТ 34-42-572-82 - четырехлинзовые компенсаторы;

2. Угловые линзовые компенсаторы:

• ОСТ 34-42-573-82 - однолинзовые компенсаторы;
• ОСТ 34-42-574-82 - двухлинзовые компенсаторы;
• ОСТ 34-42-575-82 - трехлинзовые компенсаторы;
• ОСТ 34-42-576-82 - четырехлинзовые компенсаторы;

3. Угловые сдвоенные линзовые компенсаторы:

• ОСТ34-42-577-82 - однолинзовые компенсаторы;
• ОСТ34-42-578-82 - двухлинзовые компенсаторы;
• ОСТ34-42-579-82 - трехлинзовые компенсаторы;
• ОСТ34-42-580-82 - четырехлинзовые компенсаторы.

Линзовые компенсаторы, изготовленные по ОСТам предназначены для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред с условным давлением Ру до 1,6МПа (16 кгс/см2) и температурой до 300ºС и для Ду≤400мм температурой до 425ºС. ОСТы распространяются на линзовые осевые компенсаторы Ду от 100 до 2200 мм.

Компенсаторы круглые осевые линзовые ОСТ 34-42-569÷572-93



Компенсаторы круглые осевые линзовые ОСТ 34-42-569÷572-93

Компенсаторы круглые осевые линзовые изготовленные по ОСТ имеют следующие параметры:

• Диаметры (Ду): от 200 до 1400 мм
• Давление (Ру): до 1,6 МПа

Компенсирующая способность для 1-но линзового до 18 мм, 2-х линзового до 36 мм, 3-х линзового до 54, 4-х линзового до 72 мм при работе линзы только на сжатие без предварительной холодной растяжки, при 1000 циклах нагружения компенсатора. Если компенсатор при монтаже будет растянут на ту же величину, то общая компенсирующая способность удвоится.
Компенсаторы линзовые осевые изготавливаются согласно ОСТам: ОСТ 34-10-569-93 (однолинзовые), ОСТ 34-10-570-93 (двухлинзовые), ОСТ 34-10-571-93 (трехлинзовые), ОСТ 34-10-572-93 (четырехлинзовые).

Компенсаторы линзовые угловые ОСТ 34-10-573÷576-93



Компенсаторы линзовые угловые ОСТ 34-10-573÷576-93




Компенсаторы линзовые угловые предназначены для компенсации температурных изменений длины трубопровода в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работают в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до1,6 МПа (16 кгс/см2).

Компенсаторы линзовые угловые изготавливаются согласно ОСТам: ОСТ 34-10-573-93 (однолинзовые), ОСТ 34-10-574-93 (двухлинзовые), ОСТ 34-10-575-93 (трехлинзовые), ОСТ 34-10-576-93 (четырехлинзовые).
